| Process Temperature max. C | 240 | 电路数(已装入的) | 4 |
|---|---|---|---|
| 穿孔式表面焊接(SMC) | 否 | 产品名称 | Mini-Fit Jr. |
| 产品规格 | PS-5556-001-001, RPS-5556-004-001 | 插接极性 | 无 |
| 测试总结 | TS-5556-002-001 | 材料-终端电镀 | 锡 |
| 材料-树脂 | 尼龙 | 材料-金属 | 黄铜 |
| 材料-接合处电镀 | 锡 | 包装形式 | 袋 |
| 包装规格 | PK-5566-000, PK-5566-003-001 | UPC | 800753581838 |
| UL | E29179 | 电路数(最多的） | 4 |
| PC厚度 推荐 | 1.60mm | PCB 极性 | 是 |
| PCB 焊脚长度 | 3.50mm | PCB 定位器 | 是 |
| PCB 保持力 | 无 | Net Weight | 1.209/g |
| Max. Cycles at Max. Process Temperature | 1 | Lead-freeProcess Capability | WAVE |
| Glow-Wire Capable | 否 | engineeringoldPN | 5566-04A |
| Engineering Number | 5566-04A | Duration at Max. Process Temperature (seconds) | 5 |
| CSA | LR19980 | 系列 | 5566 |
| 最薄镀层 - 接合部位 | 0.889µm | 阻燃性 | 94V-2 |

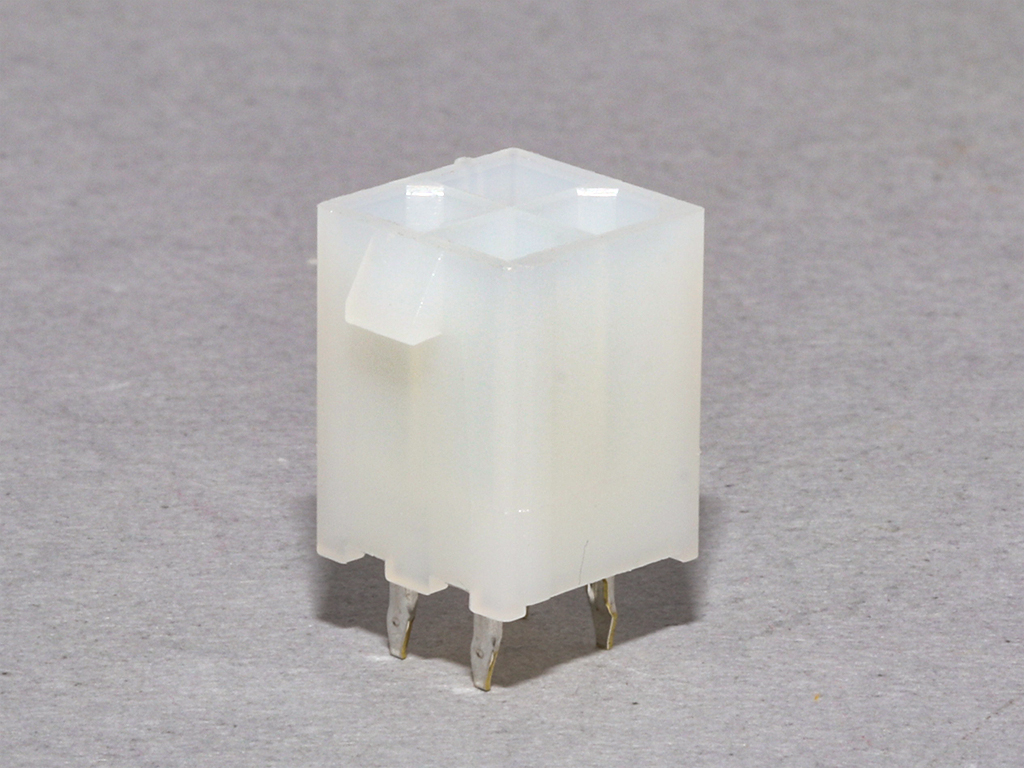

| 总览 | Mini-Fit Jr. Power Connectors | 状态 | Active |
| 注解 | The 5566 header should be used with standard Mini-Fit female terminals. If increased amperage of up to 13A per circuit is needed, please consider using the Mini-Fit Plus HCS family 45750 terminals with 46015 headers; See Molex Product specification PS-5666-001 for current de-rating information., The 5566 header should be used with standard Mini-Fit female terminals. If increased amperage of up to 13A per circuit is needed, please consider using the Mini-Fit Plus HCS family 45750 terminals with 46015 headers; See Molex Product specification PS-5666-001 for current de-rating information. | ||
| 终端界面类型 | 穿孔式 | 运行温度范围 | -40° to +105°C |
| 有极性的插配件 | 是 | 有护墙的 | 全部 |
| 应用规范 | AS-5557-001-001 | 应用 | Power, 线对板 |
| 颜色-树脂 | 自然色 | 销售用图纸 | SD-5566-002-000 |
| 先接后断 | 否 | 最小镀层端接 | 0.889µm |
| 锁定插接部位 | 是 | 耐用性(插拔次数) - 最多次数 | 30 |
| 每触点最大电流 | 9.0A | 类别 | PCB插座头 |
| 可配插产品指南 | 否 | 可堆叠的 | 否 |
| 间距-接合界面 | 4.20mm | 间距-终端界面 | 4.20mm |
| 行数 | 2 | 概述 | Mini-Fit Jr. Power Connectors |
| 方向 | 垂直的 | 断开 | 否 |
| 电压 -最大 | 600V | ||
