| UL | E29179 | 电路数(最多的） | 4 |
|---|---|---|---|
| 电路数(已装入的) | 4 | 穿孔式表面焊接(SMC) | 否 |
| 产品名称 | Mini-Fit Jr. | 产品规格 | PS-45750-001-001, PS-5556-001-001, RPS-5556-004-001 |
| 插接极性 | 无 | 测试总结 | TS-5556-002-001 |
| 材料-终端电镀 | Matte Tin | 材料-树脂 | 尼龙 |
| 材料-金属 | 黄铜 | 材料-接合处电镀 | Matte Tin |
| 包装形式 | 袋 | 包装规格 | PK-5569-002-001 |
| UPC | 800754932967 | 电压 -最大 | 600V |
| Process Temperature max. C | 240 | PC厚度 推荐 | 1.78mm |
| PCB 极性 | 是 | PCB 定位器 | 是 |
| PCB 保持力 | 是 | Net Weight | 1.474/g |
| Max. Cycles at Max. Process Temperature | 1 | Lead-freeProcess Capability | WAVE |
| Glow-Wire Capable | 否 | engineeringoldPN | 5569-04A4MS-210 |
| Engineering Number | 5569-04A4MS-210 | Duration at Max. Process Temperature (seconds) | 5 |
| CSA | LR19980 | 先接后断 | 否 |
| 最薄镀层 - 接合部位 | 2.540µm | 阻燃性 | 94V-0 |

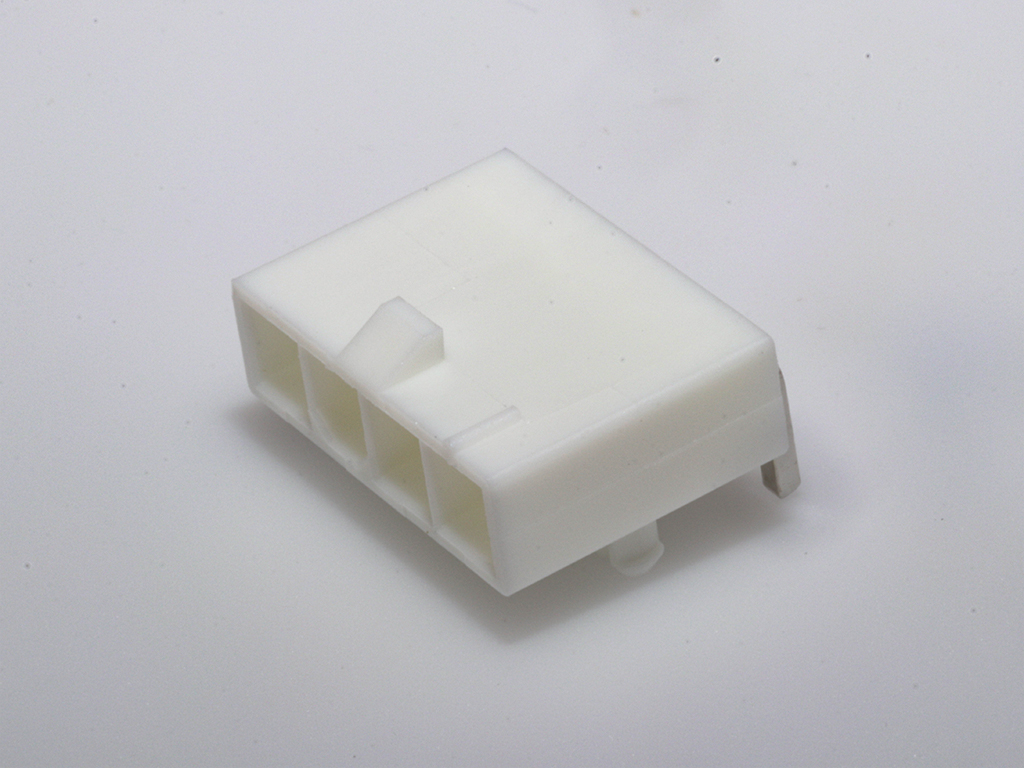

| 总览 | Mini-Fit Jr. Power Connectors | 状态 | Active |
| 注解 | Current = 13A max. per circuit when header is mated to a receptacle loaded with 45750 Mini-Fit Plus HCS Crimp Terminal Crimped to 16 AWG wire., See Molex Product specification PS-5556-001 for additional current de-rating information., Current = 13A max. per circuit when header is mated to a receptacle loaded with 45750 Mini-Fit Plus HCS Crimp Terminal Crimped to 16 AWG wire., See Molex Product specification PS-5556-001 for additional current de-rating information. | ||
| 终端界面类型 | 穿孔式 | 运行温度范围 | -40° to +105°C |
| 有极性的插配件 | 是 | 有护墙的 | 全部 |
| 应用规范 | AS-5557-001-001 | 应用 | Power, 线对板 |
| 颜色-树脂 | 自然色 | 销售用图纸 | 55690004-SD-000 |
| 最小镀层端接 | 2.540µm | 系列 | 5569 |
| 锁定插接部位 | 是 | 耐用性(插拔次数) - 最多次数 | 30 |
| 每触点最大电流 | 13.0A | 类别 | PCB插座头 |
| 可配插产品指南 | 否 | 可堆叠的 | 否 |
| 间距-接合界面 | 4.20mm | 间距-终端界面 | 4.20mm |
| 行数 | 1 | 概述 | Mini-Fit Jr. Power Connectors |
| 方向 | 直角 | 断开 | 否 |
